密封閥座水線條設計,閥板密封面平面設計,徹底避免氣動閥因長時間不開而造成的卡位現象。
閥板上下中孔處,采用球型摩擦面設計,扭矩更小,密封性更好。
閥座無靠背設計,扭矩更輕

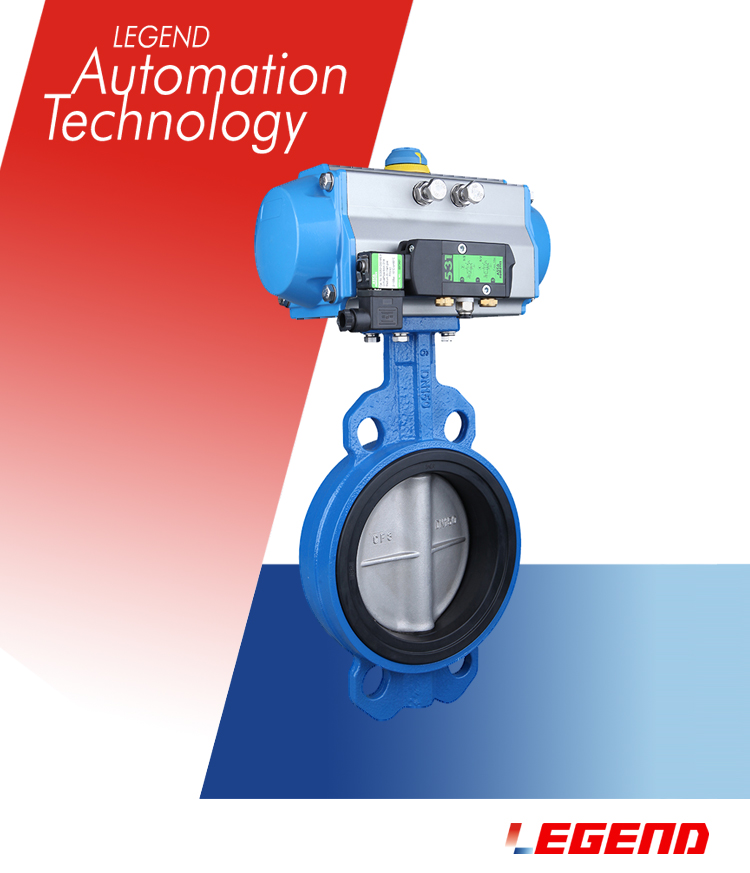

氣動環保蝶閥 產品概述
氣動環保蝶閥是工業管道中應用Zui為常用的閥門品種之一。氣動環保蝶閥體積小、用料少、重量輕、口徑越大相對其他閥更經濟實惠。氣動執行器旋轉90°即可快速啟閉,操作簡單。同時該閥門具有良好的流體控制特性。氣動對夾軟密封蝶閥處于完全開啟位置時,蝶板厚度是介質流經閥體時唯Yi的阻力,因此通過該閥門所產生的壓力降很小,當開啟度在大約15°Zhi70°之間時,又能進行靈敏的流量控制,因此大口徑的流量調節,蝶閥具有較大的優勢。不適用于溫度偏高的工藝介質中。
1、密封閥座水線條設計,閥板密封面平面設計,徹底避免氣動閥因長時間不開而造成的卡位現象。
2、閥板上下中孔處,采用球型摩擦面設計,扭矩更小,密封性更好。
3、閥座無靠背設計,扭矩更輕,也方便用戶自行更換閥座。
4、法蘭對夾孔連接適用多種標準。
公稱通徑DN(mm) | DN50~1000mm |
---|---|
公稱壓力(MPa) | PN1.0、1.6、2.5MPa |
閥體形式 | 直通鑄造閥體 |
連接形式 | 法蘭式、對夾式 |
閥芯形式 | 蝶板式 |
密封填料 | 柔性石墨、聚四氟乙烯 |
基本誤差 | 帶定位器:小于全行程的±2% |
回差 | 帶定位器:小于全行程的±2% |
控制方式 | 開關型(開關兩位控制)、調節型(4~20mA控制) |
執行器型號 | PI-TORK、BTS系列單雙作用氣動執行器 |
---|---|
供氣壓力 | 0.4~0.7MPa |
氣源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
環境溫度 | -30~+70℃ |
作用形式 | 單作用執行機構:氣關式(B)--失氣時閥位開(FO);氣開式(K)--失氣時閥位關(FC) 雙作用執行機構:氣關式(B)--失氣時閥位保持(FL);氣開式(K)-- 失氣時閥位保持(FL) |
可配附件 | 定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
采用新型系列氣動執行器,有雙作用式和單作用式(彈簧復位),齒輪齒條傳動,An全可靠;大口徑閥門采用系列G型氣動執行器拔叉式傳動,結構合理,輸出扭矩大,有雙作用式和單作用式。
1、齒輪式雙活塞,輸出力矩大,體積小。
2、氣缸選用鋁金材料,重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。
零件名稱 | 主要材料 |
---|---|
閥體 | 球墨鑄鋼、鑄鋼、合金鋼、不銹鋼 |
蝶板 | 灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料 |
密封圈 | 各種橡膠、聚四氟 |
閥桿 | 2Cr13、不銹鋼 |
填料 | O型圈、柔性石墨O |
公稱通徑 | DN(mm) | 50~1000 | ||
---|---|---|---|---|
公稱壓力 | PN(MPa) | 0.6 | 1.0 | 1.6 |
試驗壓力 | 強度試驗 | 0.9 | 1.5 | 2.4 |
密封試驗 | 0.66 | 1.1 | 1.76 | |
氣密封試驗 | 0.6 | 0.6 | 0.6 | |
適用介質 | 空氣、水、污水、蒸氣、煤氣、油品等。 | |||
驅動形式 | 氣動傳動 |
設計標準 | GB/T12238-1989 |
---|---|
法蘭連接尺寸 | GB/T9113.1-2000;GB/T9115.1-2000;JB78 |
結構長度 | GB/T12221-1989 |
壓力試驗 | GB/T13927-2000;JB/T9092-1999 |
材料品種 | 氯丁橡膠 | 丁晴橡膠 | 乙丙橡膠 | 聚四氟乙烯 | 硅橡膠 | 氟橡膠 | 天然橡膠 | 尼龍 |
---|---|---|---|---|---|---|---|---|
英語簡稱 | CR | NBR | EPDM | PTFE | SI | VITON | NR | PA |
型號代號 | X或J | XA或JA | XB或JB | F或XC、JC | XD或JD | XE或JE | X1 | N |
耐Zui高溫度 | 82℃ | 93℃ | 150℃ | 232℃ | 250℃ | 204℃ | 85℃ | 93℃ |
耐Zui低溫度 | -40℃ | -40℃ | -40℃ | -268℃ | -70℃ | -23℃ | -20℃ | -73℃ |
適用工作溫度 | 0~+80℃ | -20~+82℃ | -40~+125℃ | -30~+150℃ | -70~+150℃ | -23~+150℃ | -20~+85℃ | -30~+93℃ |
公稱通徑 | 結構長度 | 外形尺寸(參考值) | 連接尺寸(標準值) | ||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
0.6MPa | 1.0MPa | 1.6MPa | |||||||||||||
毫米 | 英寸 | L | L1 | H | H1 | A | D | D1 | n-d | D | D1 | n-d | D | D1 | n-d |
50 | 2 | 108 | 43 | 63 | 315 | 180 | 140 | 110 | 4-14 | 165 | 125 | 4-18 | 165 | 125 | 4-18 |
65 | 21/2 | 112 | 46 | 70 | 330 | 180 | 160 | 130 | 4-14 | 185 | 145 | 4-18 | 185 | 145 | 4-18 |
80 | 3 | 114 | 46 | 83 | 390 | 245 | 190 | 150 | 4-18 | 200 | 160 | 8-18 | 200 | 160 | 8-18 |
100 | 4 | 127 | 52 | 105 | 431 | 240 | 210 | 170 | 4-18 | 220 | 180 | 8-18 | 220 | 180 | 8-18 |
125 | 5 | 140 | 56 | 115 | 455 | 240 | 240 | 200 | 8-18 | 250 | 210 | 8-18 | 250 | 210 | 8-18 |
150 | 6 | 140 | 56 | 137 | 626 | 350 | 265 | 225 | 8-18 | 285 | 240 | 8-22 | 285 | 240 | 8-22 |
200 | 8 | 152 | 60 | 164 | 720 | 350 | 320 | 280 | 8-18 | 340 | 295 | 8-22 | 340 | 295 | 12-22 |
250 | 10 | 165 | 68 | 206 | 800 | 550 | 375 | 335 | 12-18 | 395 | 350 | 12-22 | 405 | 355 | 12-26 |
300 | 12 | 178 | 78 | 230 | 860 | 600 | 440 | 395 | 12-22 | 445 | 400 | 12-22 | 460 | 410 | 12-26 |
350 | 14 | 190 | 78 | 248 | 883 | 600 | 490 | 445 | 12-22 | 505 | 460 | 16-22 | 520 | 470 | 16-26 |
400 | 16 | 216 | 102 | 289 | 972 | 600 | 540 | 495 | 16-22 | 565 | 515 | 16-26 | 580 | 525 | 16-30 |
450 | 18 | 222 | 114 | 320 | 1043 | 750 | 595 | 550 | 16-22 | 615 | 565 | 20-26 | 640 | 585 | 20-30 |
500 | 20 | 229 | 127 | 343 | 1098 | 750 | 645 | 600 | 20-22 | 670 | 620 | 20-26 | 715 | 650 | 20-33 |
600 | 24 | 267 | 154 | 413 | 1236 | 750 | 755 | 705 | 20-26 | 780 | 725 | 20-30 | 840 | 770 | 20-36 |
700 | 28 | 430 | 165 | 478 | 1431 | 750 | 860 | 810 | 24-26 | 895 | 840 | 24-30 | 910 | 840 | 24-36 |
800 | 32 | 470 | 190 | 525 | 1488 | 750 | 975 | 920 | 24-30 | 1015 | 950 | 24-33 | 1025 | 950 | 24-39 |
900 | 36 | 510 | 203 | 620 | 1615 | 1250 | 1075 | 1020 | 24-30 | 1115 | 1050 | 28-33 | 1125 | 1050 | 28-39 |
1000 | 40 | 550 | 216 | 725 | 1765 | 1500 | 1175 | 1120 | 28-30 | 1230 | 1160 | 28-36 | 1255 | 1170 | 28-42 |
1200 | 48 | 630 | 254 | 780 | 1976 | 1500 | 1405 | 1340 | 32-33 | 1455 | 1380 | 32-39 | 1485 | 1390 | 32-48 |
(1)閥體參數:公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
(2)執行器參數:執行器形式、控制方式、控制信號(4-20mA,1-5V)、作用方式(氣-開式,氣-關式)
盡量詳細提供以上技術參數,方便我公司生產及技術人員為您準確選型。如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供良好的服務!
